一、系统概要

巴条模块老化系统，每一路水路和电气供电都采用并联方式，总共并联有18路。采用35℃温水循环老化，可以对每一路巴条模块的老化水流量进行控制。

每一路的巴条模块由10根50W/巴的叠阵组成，每一路的总功率500W，老化电流最大50A，电压在0-24V自适应，频率为1-20Hz可调，老化时的占空比可调节最大为40%，脉宽10-400 ms可调（最小步进为5ms）。

老化系统主要由四部分组成：温度控制、流量控制、老化监测和上位机及控制软件。

温度控制部分包括巴条散热模块、温度传感器、温度控制和冷水机组成。流量控制部分包括流量计、流量调节阀、管路和流量检测调节控制电路组成。老化监测部分采用巴条模块压装单元、加电单元、老化散热模块、功率探测模块、工业脉冲大功率电源、电压检测电路、电流检测电路、恒流控制电路、以及老化机架等组成。上位机及控制软件则对整个老化进行全过程监测与控制，所有老化数据由上位机实时显示，并可根据要求定时进行存储。

二、功能描述

1，           巴条模块老化系统，每一路水路和电气供电都采用并联方式，总共并联有18路。

2，           当巴条模块由小于10根巴组成时，电源可以自动适应并调节输出匹配的电压电流供正常老化。

3，           每一路的电流、脉宽和频率在需求范围内都可预先设置并加载到老化过程。

4，           每一路老化底板的温度及变化可以实时监控显示，整个老化过程中的温度数据存贮在本地（也可以图形方式表示并保存），以供研发工艺调用分析。一旦某一路巴条模块老化过程中出现温度异常，可以自动发出报警并中断该路的老化。

5，           每一路巴条模块的比值功率及变化可以实时监控显示，整个老化过程中的功率数据存贮在本地（也可以图形方式表示并保存），以供研发工艺调用分析。一旦某一路巴条模块老化过程中出现功率变化异常，可以自动发出报警。

6，           每一路的水流量在需求范围内都可预先设置并加载到老化过程。一旦某一路巴条模块老化过程中出现水流量异常，可以自动发出报警并中断该路的老化。

7，           巴条模块采用边沿压接安装，装卸方便。

8，           巴条模块水冷安装座设置了水口自动止水结构，保证在拆装过程中不会存在明显的水量溢出安装板。

9，           巴条模块正负极连线采用快速压接连接，即安全又拆装方便。

10，        老化系统配套国产名牌可双向调温冷水机，如东露阳，可以满足老化温度与水流量的需求。

11，        老化系统为每一路老化单元都配备了良好的吸光散热板，确保及时将老化热量带走。

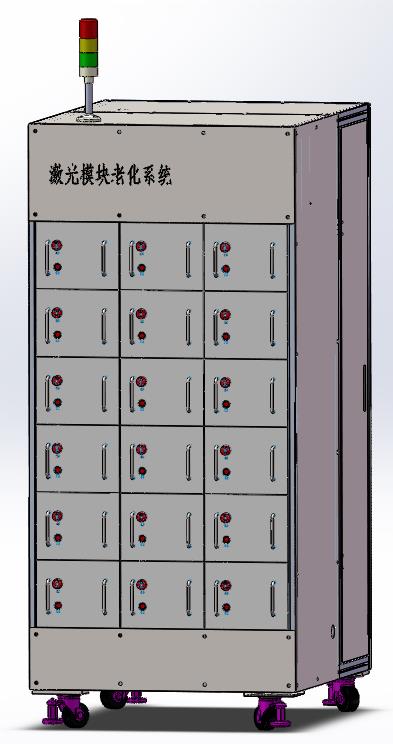

三、设备整体参数

(以上尺寸参数不含冷水机、操控机箱和报警灯)
