2022中国激光金耀奖

2022-06-02 13:23

  朋友们,2022中国激光金耀奖评选活动正在进行中,我司制造的激光模块老化系统正参与评选活动,动动您的金手指,为科技型小微企业加油助力,您的支持对我们至关重要,华兴蓝溪光电需要您的支持与鼓励。

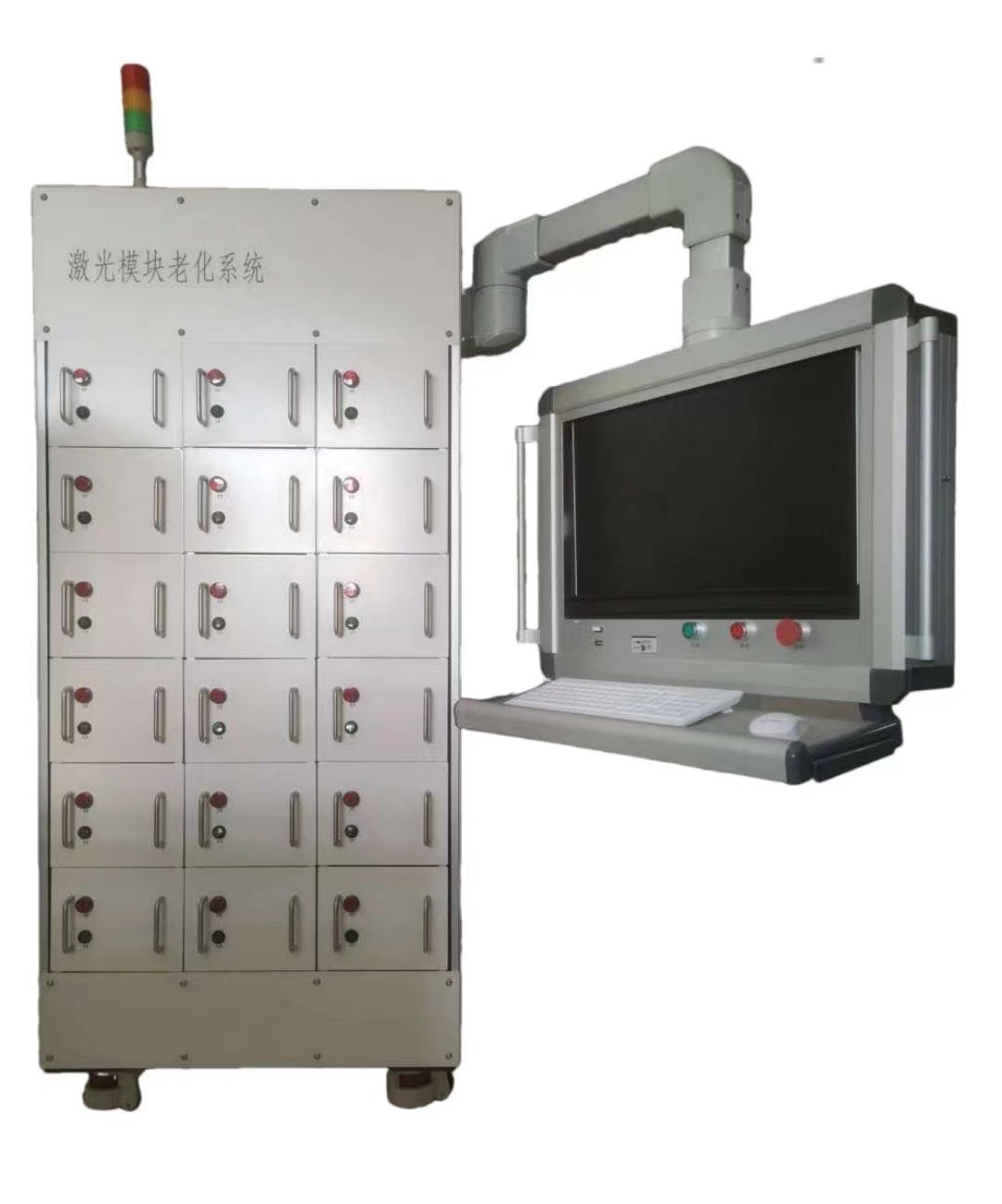

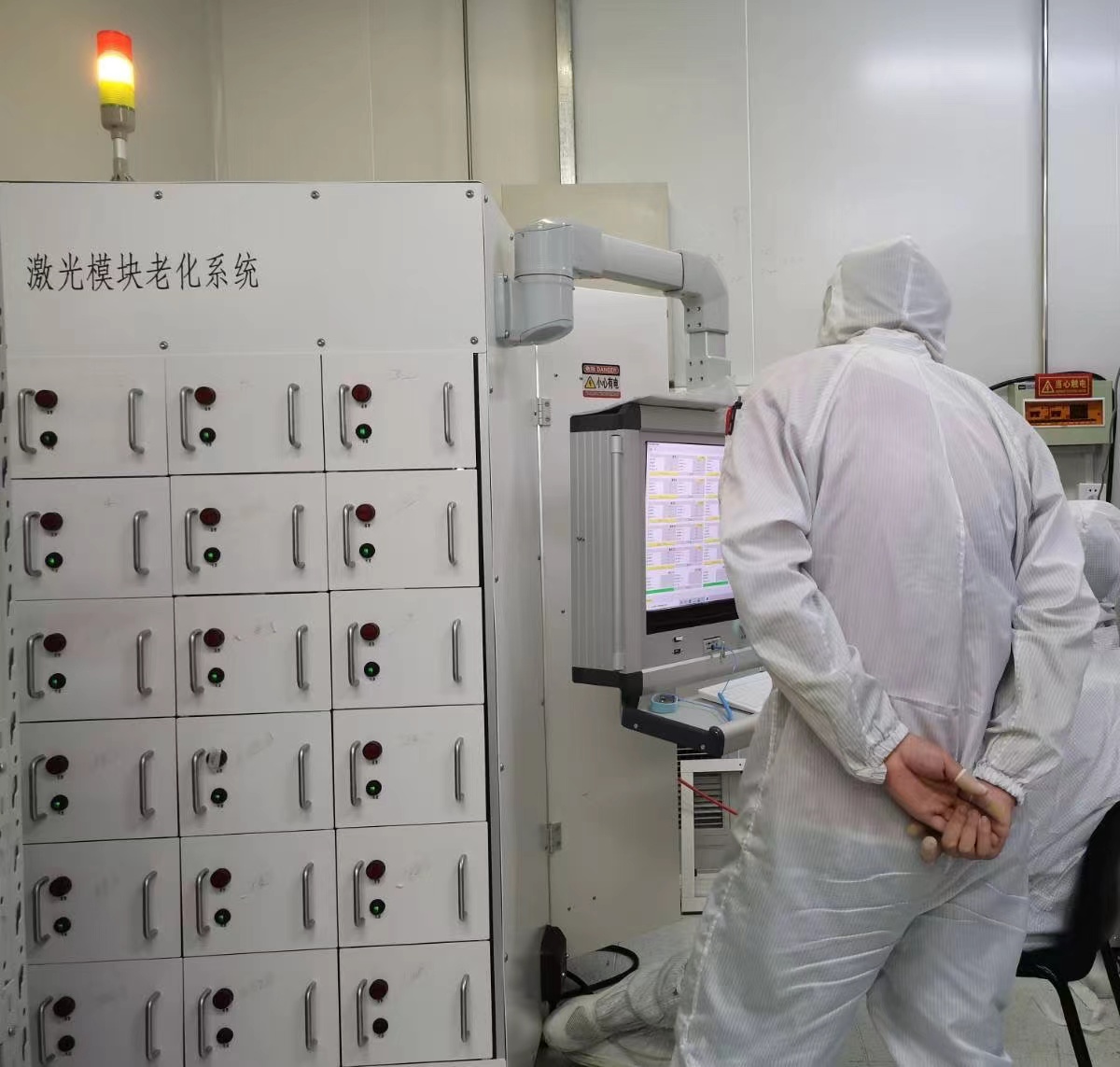

  激光模块老化系统是一种用于半导体BAR条叠阵激光器模块进行老化,并对整个过程进行监控的专用设备。系统采用我司自行设计的上位机软件控制,整机设备采用开机自启动,并对配套的水冷机也采用了远程启动与停止控制,且具有自动调节其温度并收集故障状态及反馈功能。整套系统主要由并联的12、18或24路老化单元组成,可以设定10-45℃水温进行循环老化,对每一路激光模块的老化水流量可以单独分别设置。系统对每一路单元的电气供电也采用的是并联独立工作模式。每一路老化单元都采用脉冲供电方式加电,可以对每一路单元的老化电流分别进行阶梯设定,最大可到100A,老化电压可以在0-40V自适应,还可以对频率、占空比及脉宽进行同样的独立设定控制。系统对每一路单元激光模块的老化比值功率及变化可以实时监控显示,整个老化过程中的功率数据存贮在本地(也可以曲线图形方式在线表示并保存),供后续研发及工艺调用分析。一旦某一路激光模块老化过程中出现功率变化异常,可以自动发出报警。


本产品为行业中首台套半导体BAR条叠阵激光器模块专用老化设备,具有以下特点:

1,单元中激光模块安装座带拆卸止水结构;

2,单元中将散热片与水冷块及穿透两者的激光收集孔结合在了一起;

3,单元中使用了流量计、电动球阀、单元控制板和上位机控制程序共同设定和调定流量的设计;

4,整套设备的老化单元都采用了标准模块抽屉式的并行结构设计;

5,水路系统具有旁路流量调节支路,采用了上位机控制的电动球阀来调控,很好的了确保了整个水路的压力流量稳定;6,单元中激光模块采用了接线夹方式,快速方便;

7,单元只采用一个PD,即实现了对激光模块功率的相对测量,方案既简单又实用;

8,单元的电源线和通讯线都采用了航空对插方式,方便拆卸;

9,系统采用了485通讯方式,单元控制板采用了拔码设定,布线简单,通迅速度快;

10,动力电源控制采用了接触器配合启动停止按钮的点动自锁设计,安全可靠;

11,机柜内部设置了一个照明灯,通过侧门开合来控制灯的开启关闭,方便检查维修;

12,上位机软件采用了本司开发的流量控制算法,实现了对每一路单元大流量独立控制。

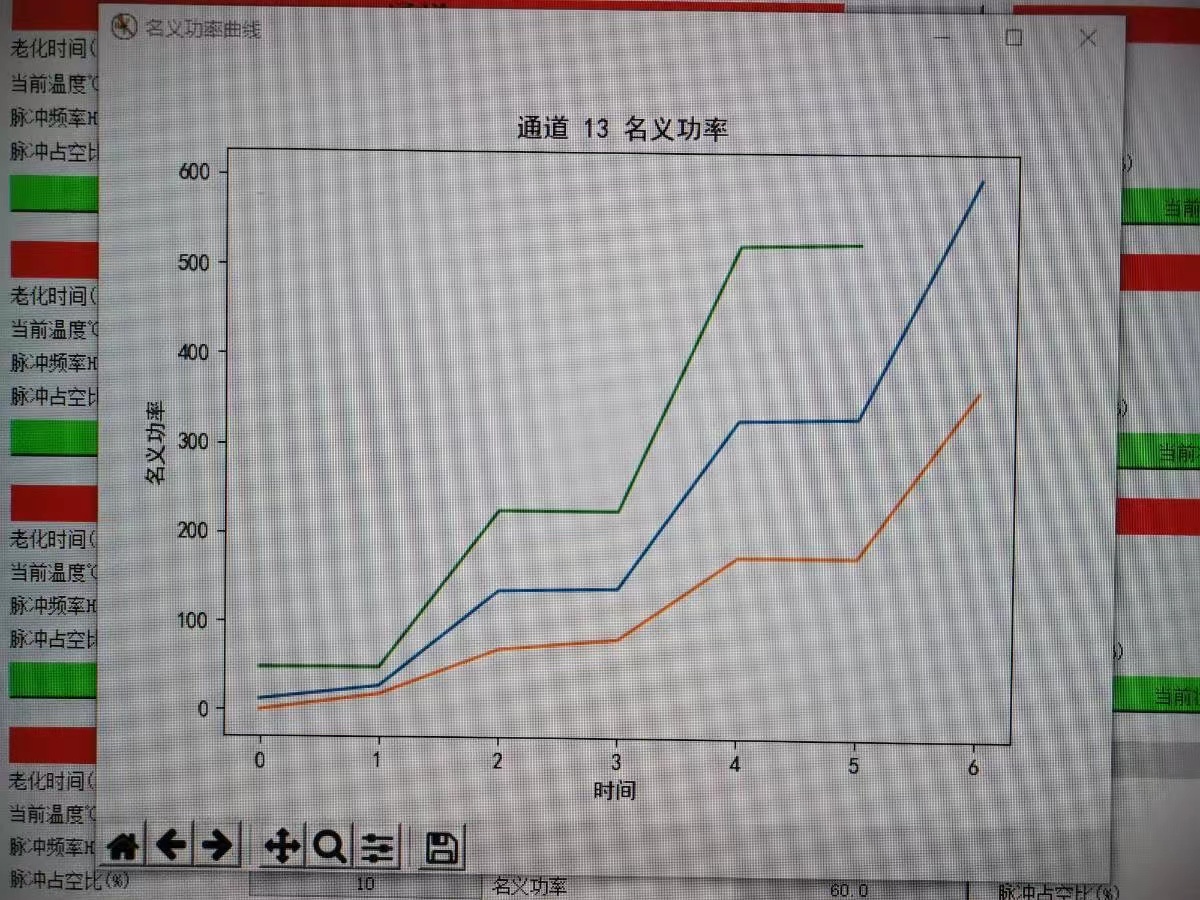

13,上位机软件界面简洁,操作方便,区块化对应显示非常直观,尤其可以调用曲线图形显示单个及多个激光器各种关键参数的变化与对比,对研发及工艺分析研究提供了非常大的帮助。

产品型号:

激光模块老化系统 B12A100单元路数:12;

最大老化电流:100 A;

自适应电压:0 - 40 V;

老化温度:10-45 ℃;

频率设定范围:1-10 Hz;

占空比:最大20%;

脉宽设定范围:10-200 ms;

设备尺寸(宽*深*高):800*1100*1800 mm;

设备重量:700 kg;

设备用电总功率:15 KW
